由于塑料品種和加工方法繁多，塑料制品的結構又繁簡不一，所以，塑料加工工業中和塑料成型機配套的塑膠模具的種類和結構也是不盡相同的。誠然，塑膠模具的種類和結構多種多樣，但設計原理及流程卻是一致的。為提高塑膠模具總體設計質量，本章現就重點圍繞模具設計中校對、審圖、描圖、送曬方法進行簡單解析。

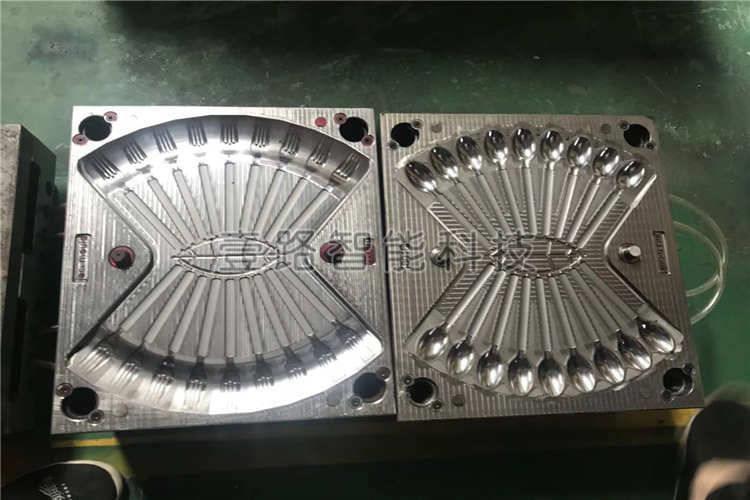

▼自我校對的內容

1.模具及其零件與塑件圖紙的關系。塑膠模具及模具零件的材質、硬度、尺寸精度，結構等是否符合塑件圖紙的要求。

2.塑料制件方面。塑料料流的流動、縮孔、熔接痕、裂口，脫模斜度等是否影響塑料制件的使用性能、尺寸精度、表面質量等方面的要求。圖案設計有無不足，加工是否簡單，成型材料的收縮率選用是否正確。

3.成型設備方面。注射量、注射壓力、鎖模力夠不夠，塑膠模具的安裝、塑料制件的型芯、脫模有無問題，注射機的噴嘴與嘵口套是否正確地接觸。

4.模具結構方面。分型面位置及精加工精度是否滿足需要，會不會發生溢料，開模后是否能保障塑料制件留在有頂出裝置的模具一邊；脫模方式是否正確，推廣桿、推管的大小、位置、數量是否合適，推板會不會被型芯卡住，會不會造成擦傷成型零件；模具溫度調節方面。加熱器的功率、數量；冷卻介質的流動線路位置、大小、數量是否合適；處理塑料制件制側凹的方法，脫側凹的機構是否恰當，例如斜導柱抽芯機構中的滑塊與推桿是否相互干擾；澆注、排氣系統的位置，大小是否恰當。

5.設計圖紙。裝配圖上各塑膠模具零件安置部位是否恰當，表示得是否清楚，有無遺漏；模具零件的材料、熱處理、表面處理、表面精加工程度是否標記、敘述清楚；主要零件、成型零件工作尺寸及配合尺寸數字應正確無誤，不要使生產者換算；檢查全部零件圖及總裝圖的視圖位置，投影是否正確，畫法是否符合制圖國標，有無遺漏尺寸。

6.校核加工性能。(所有零件的幾何結構、視圖畫法、尺寸標等是否有利于加工）

7.復算輔助工具的主要工作尺寸。

▼專業校對原則上按設計者自我校對項目進行；但是要側重于結構原理、工藝性能及操作安全方面。描圖時要先消化圖形，填寫全部尺寸及技術要求。描后自校并且簽字。

▼把描好的底圖交設計者校對簽字，習慣做法是由工具制造單位有關技術人員審查，會簽、檢查制造工藝性，然后才可送曬。

▼編寫制造工藝卡片

由工具制造單位技術人員編寫制造工藝卡片，并且為加工制造做好準備。在塑膠模具零件的制造過程中要加強檢驗，把檢驗的重點放在尺寸精度上。模具組裝完成后，由檢驗員根據模具檢驗表進行檢驗，主要的是檢驗?zāi)＞吡慵男阅芮闆r是否良好，只有這樣才能俚語模具的制造質量?！揪唧w可參考《塑膠模具保養學問大，不同時期皆有不同法》的相關內容】

溫情提示：要想進一步提高塑膠模具總體設計質量和效率，僅掌握模具校對、審圖、描圖、送曬方法是萬萬不夠的，其他設計工序的要點也要及時明確，只有加強對整個設計過程的質量管理和控制，才可更好的保障模塑的加工質量和使用效果。
